(A) LÜFTUNGSROHRE UND FORMTEILE

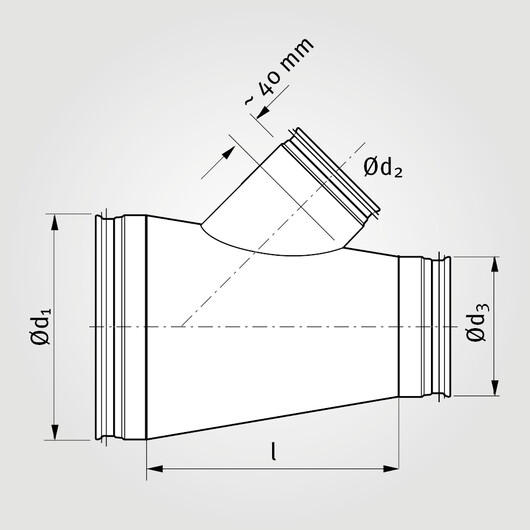

ABZWEIGER 45° DIREKT REDUZIERT | S-A45DRV

AUSFÜHRUNG

  • verzinktes Stahlblech
  • mit gebauten Segmenten

  • EPDM Doppellippendichtung

  • Dichtheitsklasse C

  • andere Ausführungen auf Anfrage

FORMEL FÜR BERECHNUNG DER LÄNGE

Länge= (Ød2 : 0,7) + ~ 100


BEI BESTELLUNG:

Ø1 Rohr / Ø2 Abgang / Ø3 Rohr beachten

Ød1 (mm)
  Ød1 (mm)
100 355
125 400
150 450
160 500
180 560
200 600
224 630
250 710
280 800
300 900
315 1000
