LAMELLENHUT RUND V2A/V4A | LHR

BESCHREIBUNG

  • Lamellenhut mit Steckmuffe passend auf Rohr

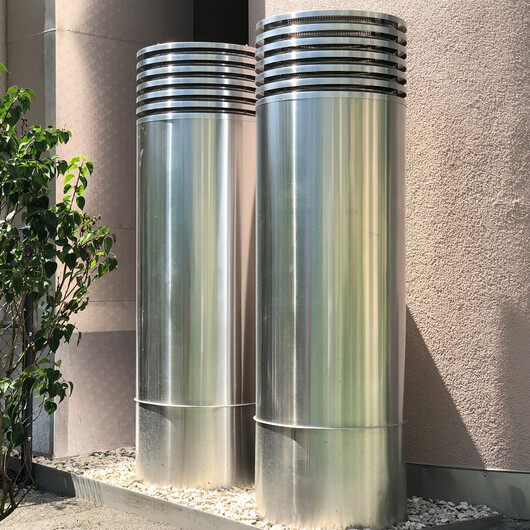

  • Standrohr in sämtlichen Ausführungen und Längen auf Anfrage

  • Ausführung in Kupfer auf Anfrage

  • Jede weitere Lamelle + 60 mm

BESTELLNUMMERN

  • LHR2A,  V2A Ausführung

  • LHR4A,  V4A Ausführung

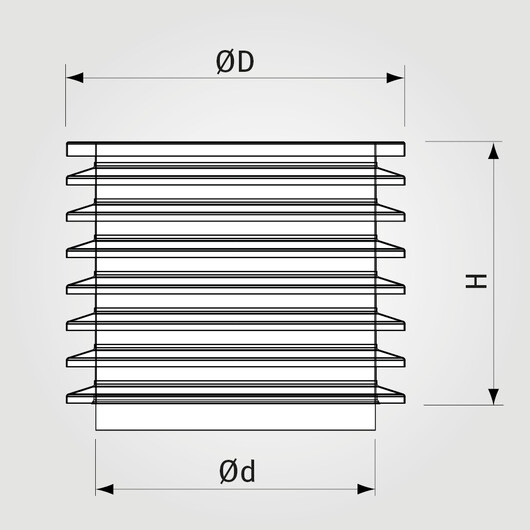

 Ød ØD Anzahl Lamellen inkl. Deckel Höhe Aufsatz Freie Fläche pro Lamelle
100 200 5 265 0,0188 m²
125 225 5 265 0,0212 m²
160 250 5 265 0,0245 m²
200 300 5 265 0,0283 m²
224 315 6 335 0,0305 m²
250 355 6 335 0,0330 m²
315 400 6 335 0,0391 m²
355 450 6 335 0,0429 m²
400 500 7 385 0,0471 m²
450 560 7 385 0,0518 m²
500 600 7 385 0,0565 m²
560 630 8 445 0,0622 m²
630 710 8 445 0,0688 m²
710 800 9 505 0,0763 m²
800 900 9 505 0,0848 m²
900 1000 10 565 0,0950 m²
1000 1120 11 635 0,1004 m²
