(F) SCHALLDÄMPFER

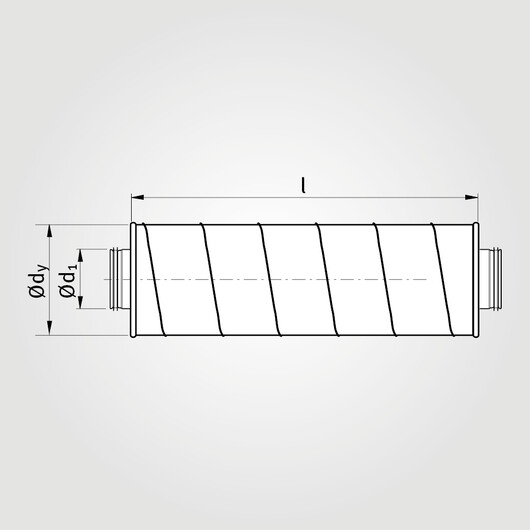

ROHRSCHALLDÄMPFER VERZINKT | SDW50V
AUSFÜHRUNG
-
verzinktes Stahlblech
- Absobationsmaterial und Rieselschutz
- EPDM Doppellippendichtung
- Dichtheitsklasse C
- Außenrohr Wickelfalz
- *Außenrohr Längsgefalzt
- andere Ausführungen auf Anfrage
| Isolierung 50mm | Dämpfung in DB für die Mittelfrequenz | ||||||||||
| d1 (mm) | Länge (mm) | 63 | 125 | 250 | 500 | 1 K | 2 K | 4 K | 8 K | dy (mm) | Gewicht (KG) |
| 80 | 600 | 2 | 8 | 14 | 28 | 49 | 50 | 47 | 24 | 180 | 3,00 |
| 80 * | 900 | 3 | 10 | 21 | 40 | 50 | 50 | 50 | 34 | 180 | 5,00 |
| 80 | 1500 | ||||||||||
| 100 * | 600 | 1 | 7 | 12 | 25 | 43 | 48 | 35 | 20 | 200 | 3,00 |
| 100 | 900 | 2 | 10 | 17 | 34 | 50 | 50 | 49 | 28 | 200 | 5,00 |
| 100 | 1500 | ||||||||||
| 125 * | 600 | 1 | 5 | 10 | 22 | 39 | 37 | 26 | 16 | 224 | 4,00 |
| 125 | 900 | 1 | 7 | 14 | 30 | 50 | 50 | 37 | 21 | 224 | 7,00 |
| 125 | 1500 | ||||||||||
| 150 | 600 | ||||||||||
| 150 * | 900 | ||||||||||
| 150 | 1500 | ||||||||||
| 160 * | 600 | 1 | 4 | 8 | 19 | 37 | 28 | 17 | 11 | 250 | 6,00 |
| 160 | 900 | 1 | 5 | 12 | 27 | 50 | 39 | 24 | 14 | 250 | 8,00 |
| 160 | 1500 | 250 | |||||||||
| 180 | 600 | 280 | |||||||||
| 180 * | 900 | 280 | |||||||||
| 180 | 1500 | 280 | |||||||||
| 200 | 600 | 1 | 3 | 8 | 15 | 28 | 19 | 12 | 8 | 300 | 7,00 |
| 200 * | 900 | 2 | 4 | 11 | 21 | 37 | 28 | 16 | 10 | 300 | 10,00 |
| 200 | 1500 | 300 | |||||||||
| d1 (mm) | Länge (mm) | 63 | 125 | 250 | 500 | 1 K | 2 K | 4 K | 8 K | dy (mm) | Gewicht (KG) |
| 224 | 600 | 315 | |||||||||
| 224 * | 900 | 315 | |||||||||
| 224 | 1500 | 315 | |||||||||
| 250 | 600 | 1 | 2 | 6 | 14 | 26 | 14 | 8 | 7 | 355 | 9,00 |
| 250 * | 900 | 1 | 3 | 9 | 19 | 38 | 19 | 11 | 9 | 355 | 12,00 |
| 250 | 1500 | 355 | |||||||||
| 280 | 600 | 400 | |||||||||
| 280 | 900 | 400 | |||||||||
| 280 | 1500 | 400 | |||||||||
| 300 | 600 | 400 | |||||||||
| 300 | 900 | 400 | |||||||||
| 300 | 1500 | 400 | |||||||||
| 315 | 600 | 2 | 5 | 9 | 14 | 12 | 6 | 4 | 5 | 400 | 12,00 |
| 315 * | 900 | 3 | 6 | 13 | 20 | 19 | 10 | 6 | 7 | 400 | 18,00 |
| 315 | 1500 | 400 | |||||||||
| 355 | 600 | 450 | |||||||||
| 355 | 900 | 450 | |||||||||
| 355 | 1500 | 450 | |||||||||
| d1 (mm) | Länge (mm) | 63 | 125 | 250 | 500 | 1 K | 2 K | 4 K | 8 K | dy (mm) | Gewicht (KG) |
| 400 | 600 | 4 | 5 | 8 | 10 | 7 | 4 | 4 | 6 | 500 | 16,00 |
| 400 | 900 | 4 | 5 | 10 | 17 | 13 | 6 | 6 | 8 | 500 | 22,00 |
| 400 | 1500 | 500 | |||||||||
| 450 | 600 | 560 | |||||||||
| 450 | 900 | 560 | |||||||||
| 450 | 1500 | 560 | |||||||||
| 500 | 900 | 4 | 4 | 10 | 14 | 8 | 4 | 6 | 6 | 600 | 26,00 |
| 500 | 1500 | 600 | |||||||||
| 560 | 900 | 660 | |||||||||
| 560 | 1500 | 660 | |||||||||
| 630 | 900 | 2 | 3 | 7 | 12 | 5 | 4 | 4 | 5 | 730 | 44,00 |
| 630 | 1500 | 730 | |||||||||
| 710 | 900 | 800 | |||||||||
| 710 | 1500 | 800 | |||||||||
| 800 | 900 | 2 | 3 | 8 | 11 | 5 | 4 | 5 | 6 | 900 | 69,00 |
| 800 | 1500 | 900 | |||||||||
| 900 | 900 | 1000 | |||||||||
| 900 | 1500 | 1000 | |||||||||
| 1000 | 900 | 1120 | |||||||||
| 1000 | 1500 | 1120 | |||||||||
