(A) LÜFTUNGSROHRE UND FORMTEILE

KREUZSTÜCK 90° DIREKT REDUZIERT | S-X90DRV

AUSFÜHRUNG

  • verzinktes Stahlblech

  • mit gebauten Segmenten

  • EPDM Doppellippendichtung

  • Dichtheitsklasse C

  • andere Ausführungen auf Anfrage

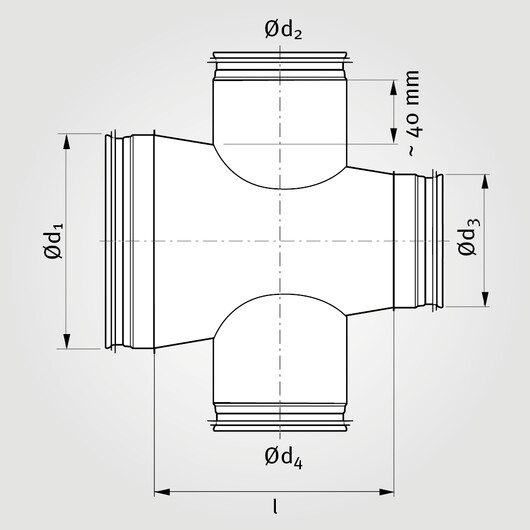

FORMEL FÜR BERECHNUNG DER LÄNGE

Länge= Ø2 + ~80


BEI BESTELLUNG:

Ø1 Rohr / Ø2 Abgang / Ø3 Rohr / Ø4 Abgang beachten

Ød1 (mm)
   Ød1 (mm)
100 ■ 355 ■
125 ■ 400 ■
150 ■ 450 ■
160 ■ 500 ■
180 ■ 560 ■
200 ■ 600 ■
224 ■ 630 ■
250 ■ 710 ■
280 ■ 800 ■
300 ■ 900 ■
315 ■ 1000 ■
