(J) VERBINDUNGSELEMENTE UND TRANSFERLEITUNGEN

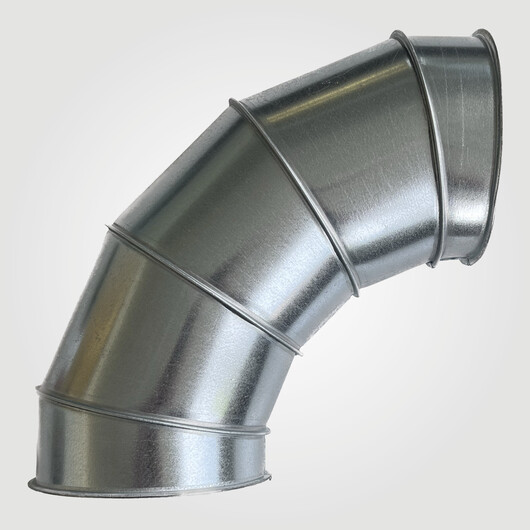

ROHRBOGEN GEBAUT MIT SCHELLENBORD 6 MM | SBB

AUSFÜHRUNG

  • verzinktes Stahlblech
  • Radius = 1,5xD
  • Blechstärke bis 160 = 0,70 mm / ab 180 =0,90 mm
  • Segmente gefalzt oder punktgeschweißt
  • mit Schellen-Bord 6 mm passend zu Schnellspannschelle SSS
  • andere Ausführungen auf Anfrage


Ø (mm)

SBB90V

90° gebaut
mit 5 Segmenten

SBB60V

60° gebaut
mit 4 Segmenten

SBB45V

45° gebaut
mit3 Segmenten

SBB30V

30° gebaut
mit 2 Segmenten

SBB15V

15° gebaut
mit 2 Segmenten
80 ■ ■ ■ ■ ■
100 ■ ■ ■ ■ ■
120 ■ ■ ■ ■ ■
125 ■ ■ ■ ■ ■
150 ■ ■ ■ ■ ■
160 ■ ■ ■  ■ ■
180 ■ ■ ■ ■ ■
200 ■ ■ ■  ■ ■
224 ■ ■ ■  ■ ■
250 ■ ■ ■ ■ ■
280 ■ ■ ■ ■ ■
300 ■ ■ ■ ■ ■
315 ■ ■ ■ ■ ■
355 ■ ■ ■ ■ ■
400 ■ ■ ■ ■ ■
450 ■ ■ ■ ■ ■
500 ■ ■ ■ ■ ■
