(D) REGULIERKOMPONENTEN

GLIEDERKLAPPE ALU | GKOA/GKHA - 200-1000 mm

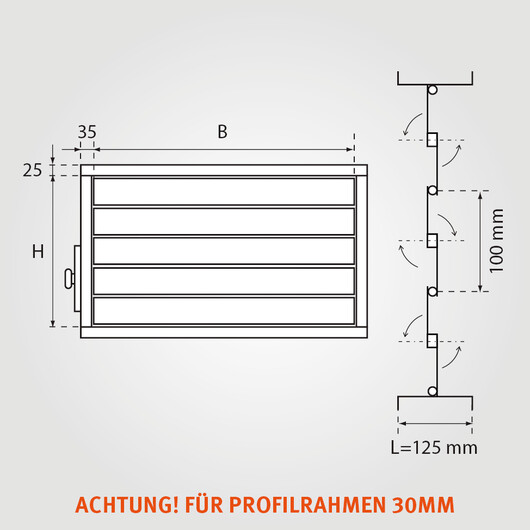

BESCHREIBUNG

  • Breite 200 - 1000mm
  • Mit gegenläufigen Klappenblättern
  • Zahnräder ausserhalb des Luftstroms
  • Einbaulänge 125mm.
  • Höhe der Klappenblätter: 100mm.
  • Andere Klappendimensionen auf Anfrage.
  • Link zu Antriebszubehör


Bestellnummer: GKOA
ohne Einstellsegment (für Motorantrieb)

Bestellnummer: GKHA
mit Handeinstellsegment

Höhe Breite
  200 300 400 500 600 700 800 900 1000
200 ■ ■ ■ ■ ■ ■ ■ ■ ■
300 ■ ■ ■ ■ ■ ■ ■ ■ ■
400 ■ ■ ■ ■ ■ ■ ■ ■ ■
500 ■ ■ ■ ■ ■ ■ ■ ■ ■
600 ■ ■ ■ ■ ■ ■ ■ ■ ■
700 ■ ■ ■ ■ ■ ■ ■ ■ ■
800 ■ ■ ■ ■ ■ ■ ■ ■ ■
900 ■ ■ ■ ■ ■ ■ ■ ■ ■
1000 ■ ■ ■ ■ ■ ■ ■ ■ ■
1100 ■ ■ ■ ■ ■ ■ ■ ■ ■
1200 ■ ■ ■ ■ ■ ■ ■ ■ ■
1300 ■ ■ ■ ■ ■ ■ ■ ■ ■
1400 ■ ■ ■ ■ ■ ■ ■ ■ ■
1500 ■ ■ ■ ■ ■ ■ ■ ■ ■
1600 ■ ■ ■ ■ ■ ■ ■ ■ ■
1700 ■ ■ ■ ■ ■ ■ ■ ■ ■
1800 ■ ■ ■ ■ ■ ■ ■ ■ ■
1900 ■ ■ ■ ■ ■ ■ ■ ■ ■
2000 ■ ■ ■ ■ ■ ■ ■ ■ ■
