(A) LÜFTUNGSROHRE UND FORMTEILE

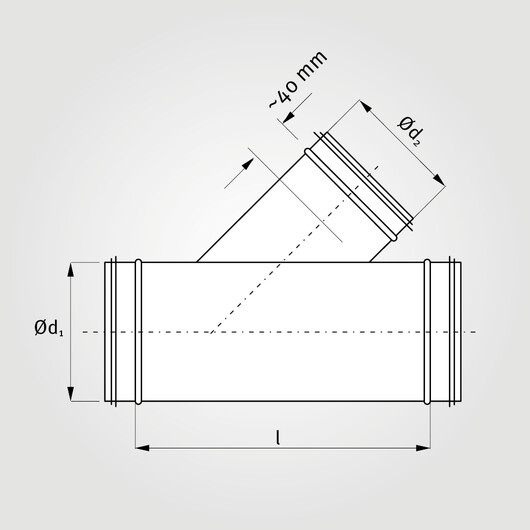

ABZWEIGER 45° GEBAUT | S-A45V
AUSFÜHRUNG
- verzinktes Stahlblech
-
mit gebauten Segmenten
-
EPDM Doppellippendichtung
-
Dichtheitsklasse C
-
andere Ausführungen auf Anfrage
FORMEL FÜR BERECHNUNG DER LÄNGE
Länge= (Ød2 : 0,7) + ~ 80
BEI BESTELLUNG:
Ød1 Rohr / Ød2 Abgang beachten
Ød1 (mm) |
Ød1 (mm) | |||
80 | ■ | 355 | ■ | |
100 | ■ | 400 | ■ | |
125 | ■ | 450 | ■ | |
150 | ■ | 500 | ■ | |
160 | ■ | 560 | ■ | |
180 | ■ | 600 | ■ | |
200 | ■ | 630 | ■ | |
224 | ■ | 710 | ■ | |
250 | ■ | 800 | ■ | |
280 | ■ | 900 | ■ | |
300 | ■ | 1000 | ■ | |
315 | ■ |
