LAMELLENHUT RUND ALU | VERZINKT | LHR
BESCHREIBUNG
-
Lamellenhut mit Steckmuffe passend auf Rohr
-
Standrohr in sämtlichen Ausführungen und Längen auf Anfrage
-
Ausführung in Kupfer auf Anfrage
-
Jede weitere Lamelle + 60 mm
BESTELLNUMMERN
-
LHRA, Aluminium Ausführung
-
LHRV, verzinkte Ausführung

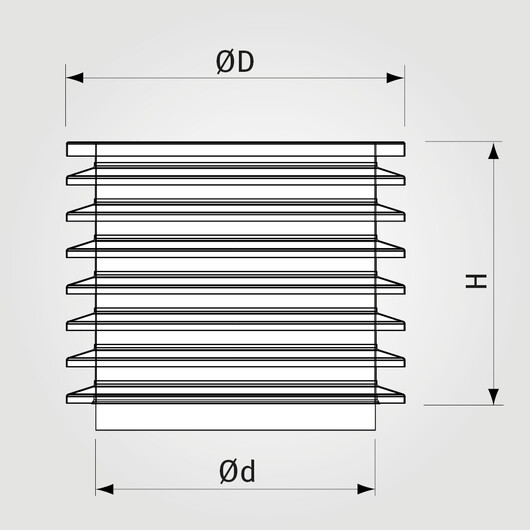

Ød | ØD |
Anzahl Lamellen inkl. Deckel |
Höhe Aufsatz | Freie Fläche pro Lamelle |
100 | 200 | 5 | 265 | 0,0188 m² |
125 | 225 | 5 | 265 | 0,0212 m² |
160 | 250 | 5 | 265 | 0,0245 m² |
200 | 300 | 5 | 265 | 0,0283 m² |
224 | 315 | 6 | 335 | 0,0305 m² |
250 | 355 | 6 | 335 | 0,0330 m² |
315 | 400 | 6 | 335 | 0,0391 m² |
355 | 450 | 6 | 335 | 0,0429 m² |
400 | 500 | 7 | 385 | 0,0471 m² |
450 | 560 | 7 | 385 | 0,0518 m² |
500 | 600 | 7 | 385 | 0,0565 m² |
560 | 630 | 8 | 445 | 0,0622 m² |
630 | 710 | 8 | 445 | 0,0688 m² |
710 | 800 | 9 | 505 | 0,0763 m² |
800 | 900 | 9 | 505 | 0,0848 m² |
900 | 1000 | 10 | 565 | 0,0950 m² |
1000 | 1120 | 11 | 635 | 0,1004 m² |
