(A) LÜFTUNGSROHRE UND FORMTEILE

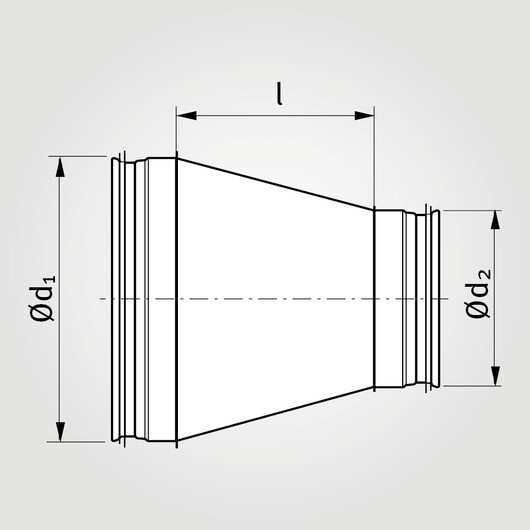

REDUKTION GEBAUT ZENTRISCH | S-RCLV

AUSFÜHRUNG

  • verzinktes Stahlblech
  • gebaute Segmente
  • EPDM Doppellippendichtung
  • Dichtheitsklasse C
  • andere Ausführungen auf Anfrage
Ød1 (mm) Ød2 (mm) l (mm) Gewicht (KG) VPE
100 80 58 0,18 80
125 80 92 0,26 45
125 100 64 0,24 75
150 80 126 0,36 32
150 100 99 0,34 25
150 125 64 0,30 30
160 80 140 0,42 25
160 100 112 0,40 25
160 125 78 0,36 25
160 150 44 0,32 35
180 80 167 0,51 25
180 100 140 0,49 48
180 125 106 0,46 50
180 150 71 0,41 52
180 160 58 0,41 50
200 80 195 0,61 20
200 100 167 0,59 30
200 125 133 0,55 32
200 80 195 0,61 20
200 100 167 0,59 30
200 125 133 0,55 32
200 150 99 0,51 40
200 160 85 0,50 40
200 180 58 0,46 30
224 100 200 0,72 20
224 125 166 0,68 20
224 150 132 0,64 28
224 160 118 0,63 20
224 180 90 0,58 20
224 200 63 0,53 26
250 100 236 0,94 20
250 150 167 0,87 20
250 160 154 0,87 18
250 180 126 0,80 12
250 200 99 0,75 20
250 224 66 0,67 24
280 125 243 1,10 12
280 150 209 1,06 14
280 160 195 1,05 16
280 180 167 1,00 16
280 200 140 0,95 16
280 224 107 0,87 18
280 250 71 0,84 18
300 125 270 1,25 8
300 150 236 1,20 14
300 160 222 1,20 12
300 180 195 1,15 14
300 200 167 1,09 16
300 224 135 1,02 16
300 250 99 0,98 16
300 280 58 0,86 18
315 125 291 1,36 8
315 150 257 1,32 8
315 160 243 1,31 8
315 180 216 1,26 8
315 200 188 1,21 10
315 224 155 1,13 8
315 250 119 1,09 12
315 280 78 0,97 12
315 300 51 0,88 12
355 160 298 1,84 6
355 180 270 1,77 8
355 200 243 1,71 7
355 224 210 1,61 10
355 250 174 1,56 10
355 280 133 1,41 10
355 300 106 1,30 9
355 315 85 1,21 8
400 160 365 2,44 12
400 180 337 2,38 11
400 200 310 2,31
400 224 277 2,23
400 250 241 2,20
400 280 200 2,01 15
400 300 172 1,90
Ød1 (mm) Ød2 (mm) l (mm) Gewicht (KG) VPE
400 315 152 1,86 35
400 355 97 1,55 42
450 200 378 2,99 12
450 224 346 2,90 12
450 250 310 2,85 12
450 280 269 2,70 12
450 300 241 2,59 1
450 315 221 2,50 1
450 355 166 2,24 20
450 400 109 2,64 21
500 200 447 3,66 8
500 224 414 3,56 8
500 250 378 3,51 12
500 280 337 3,36 10
500 300 310 3,25 10
500 315 289 3,16 12
500 355 234 2,89 12
500 400 177 2,69 14
500 450 109 2,37 14
560 250 461 4,47 4
560 280 420 4,32 1
560 300 392 4,21 5
560 315 371 4,11 8
560 355 317 3,85 6
560 400 260 3,66 10
560 450 191 2,70 12
560 500 122 2,86 12
600 250 516 5,10 3
600 280 475 4,96 1
600 300 447 4,84 1
600 315 427 4,76 1
600 355 372 4,49 5
600 400 315 4,29 5
600 450 246 3,96 5
600 500 177 3,49 8
600 560 95 2,94 8
630 250 557 5,60 1
630 280 516 5,46 1
630 300 488 5,34 6
630 315 468 5,25 5
630 355 413 4,99 5
630 400 356 4,79 1
630 450 287 4,46 1
630 500 219 4,00 6
630 560 136 3,43 6
630 600 81 2,97 8
710 355 528 7,11 2
710 400 471 6,92 2
710 450 402 6,60 1
710 500 333 6,12 4
710 560 251 5,57 4
710 600 196 5,10 4
710 630 155 4,72 4
800 400 594 8,81 1
800 450 526 8,49 1
800 500 457 8,02 2
800 560 375 7,46 4
800 600 320 6,99 2
800 630 279 6,62 1
800 710 174 6,21 1
900 450 663 10,80 1
900 500 594 10,30 1
900 560 512 9,78 1
900 600 457 9,31 1
900 630 416 8,94 1
900 710 311 8,53 1
900 800 187 7,18 1
1000 500 732 13,10 1
1000 560 649 12,50 1
1000 600 594 12,00 1
1000 630 553 11,70 1
1000 710 448 11,20 1
1000 800 325 9,91 1
1000 900 187 8,17 1
