(A) LÜFTUNGSROHRE UND FORMTEILE

ABZWEIGER 90° MIT ANGEBAUTEN KONUS | S-A90KV

AUSFÜHRUNG

verzinktes Stahlblech
mit gebauten Segmenten
EPDM Doppellippendichtung
Dichtheitsklasse C
andere Ausführungen auf Anfrage

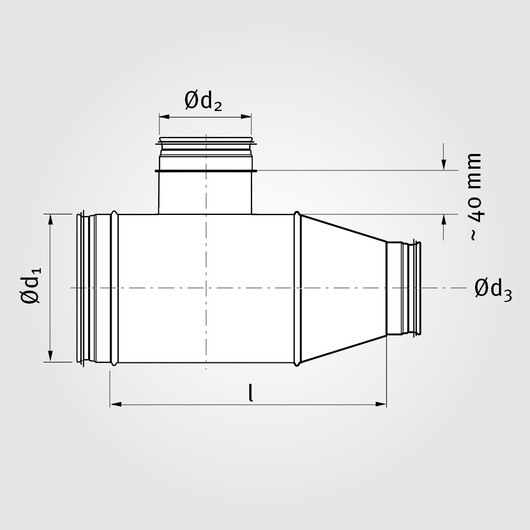

FORMEL FÜR BERECHNUNG DER LÄNGE

Länge= Ø2 + ~ 80 mm + Länge Reduktion S-RCLV

BEI BESTELLUNG:

Ø1 Rohr / Ø2 Abgang / Ø3 Rohr beachten

Ød1 (mm)			Ød1 (mm)
100	■		355	■
125	■		400	■
150	■		450	■
160	■		500	■
180	■		560	■
200	■		600	■
224	■		630	■
250	■		710	■
280	■		800	■
300	■		900	■
315	■		1000	■
