(A) LÜFTUNGSROHRE UND FORMTEILE

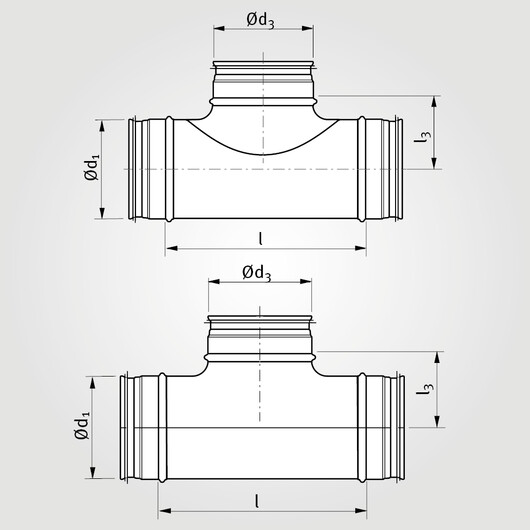

ABZWEIGER 90° GEPRESST | S-A90V
AUSFÜHRUNG
- verzinktes Stahlblech
-
aus gepressten Halbschalen oder mit gepresstem Sattelstück
-
EPDM Doppellippendichtung
-
Dichtheitsklasse C
-
andere Ausführungen auf Anfrage
| Ød1 (mm) | Ød3 (mm) | l (mm) | l3 (mm) | Gewicht (KG) | VPE |
| 80 * | 80 | 140 | 52 | 0,36 | 48 |
| 100 * | 80 | 103 | 65 | 0,23 | 40 |
| 100 * | 100 | 130 | 65 | 0,32 | 45 |
| 125 * | 80 | 97 | 75 | 0,34 | 28 |
| 125 * | 100 | 130 | 78 | 0,37 | 30 |
| 125 * | 125 | 165 | 83 | 0,44 | 115 |
| 150 * | 80 | 140 | 87 | 0,58 | 20 |
| 150 * | 100 | 175 | 90 | 0,69 | 20 |
| 150 * | 125 | 215 | 95 | 0,76 | 65 |
| 150 * | 150 | 260 | 95 | 0,94 | 55 |
| 160 * | 80 | 140 | 92 | 0,59 | 20 |
| 160 * | 100 | 130 | 95 | 0,46 | 20 |
| 160 * | 125 | 166 | 100 | 0,53 | 75 |
| 160 | 150 | 260 | 100 | 0,99 | 60 |
| 160 * | 160 | 209 | 105 | 0,63 | 70 |
| 180 | 80 | 140 | 102 | 0,92 | 60 |
| 180 | 100 | 175 | 105 | 0,80 | 60 |
| 180 | 125 | 215 | 110 | 0,91 | 55 |
| 180 | 150 | 260 | 110 | 1,08 | 40 |
| 180 | 160 | 260 | 115 | 1,06 | 40 |
| 180 | 180 | 285 | 115 | 1,44 | 40 |
| 200 * | 80 | 140 | 112 | 0,77 | 15 |
| 200 * | 100 | 175 | 115 | 0,88 | 15 |
| 200 * | 125 | 215 | 115 | 1,02 | 48 |
| 200 | 150 | 260 | 120 | 1,19 | 36 |
| 200 * | 160 | 209 | 125 | 0,67 | 48 |
| 200 | 180 | 285 | 125 | 1,35 | 1 |
| 200 * | 200 | 249 | 125 | 1,21 | 40 |
| 224 | 80 | 140 | 124 | 0,85 | 36 |
| 224 | 100 | 175 | 127 | 1,01 | 36 |
| 224 | 125 | 215 | 132 | 1,14 | 30 |
| 224 | 150 | 260 | 132 | 1,29 | 1 |
| 224 | 160 | 260 | 137 | 1,28 | 24 |
| 224 | 180 | 285 | 137 | 1,46 | 22 |
| 224 | 200 | 346 | 137 | 1,69 | 1 |
| 250 | 80 | 156 | 137 | 1,13 | 36 |
| Ød1 (mm) | Ød3 (mm) | l (mm) | l3 (mm) | Gewicht (KG) | VPE |
| 250 * | 100 | 175 | 140 | 1,22 | 36 |
| 250 * | 125 | 220 | 145 | 1,48 | 24 |
| 250 | 150 | 255 | 145 | 1,55 | 24 |
| 250 * | 160 | 256 | 150 | 1,58 | 24 |
| 250 | 180 | 306 | 150 | 1,79 | 20 |
| 250 * | 200 | 306 | 150 | 1,78 | 18 |
| 250 | 224 | 350 | 150 | 2,09 | 18 |
| 250 * | 250 | 296 | 150 | 1,65 | 20 |
| 280 | 100 | 175 | 155 | 1,37 | 1 |
| 280 | 125 | 220 | 160 | 1,56 | 1 |
| 280 | 150 | 255 | 160 | 1,72 | 1 |
| 280 | 160 | 256 | 165 | 1,75 | 1 |
| 280 | 180 | 306 | 165 | 1,97 | 1 |
| 280 | 200 | 306 | 165 | 2,01 | 15 |
| 280 | 224 | 350 | 165 | 2,27 | 1 |
| 280 | 250 | 350 | 140 | 2,44 | 1 |
| 300 | 100 | 175 | 165 | 1,47 | 1 |
| 300 | 125 | 220 | 170 | 1,68 | 1 |
| 300 | 150 | 255 | 170 | 1,86 | 1 |
| 300 | 160 | 256 | 175 | 1,87 | 1 |
| 300 | 180 | 306 | 175 | 2,12 | 1 |
| 300 | 200 | 306 | 175 | 2,15 | 1 |
| 300 | 224 | 350 | 175 | 2,41 | 1 |
| 300 | 250 | 350 | 175 | 2,50 | 1 |
| 300 | 280 | 390 | 150 | 2,53 | 1 |
| 315 | 100 | 175 | 173 | 1,50 | 20 |
| 315 | 125 | 220 | 178 | 1,76 | 16 |
| 315 | 150 | 355 | 178 | 2,38 | 15 |
| 315 | 160 | 256 | 182 | 1,96 | 16 |
| 315 | 180 | 306 | 182 | 2,21 | 1 |
| 315 * | 200 | 306 | 182 | 2,14 | 14 |
| 315 | 224 | 350 | 182 | 2,51 | 1 |
| 315 * | 250 | 350 | 182 | 2,59 | 12 |
| 315 | 280 | 390 | 182 | 3,00 | 12 |
| 315 | 300 | 430 | 182 | 3,21 | 1 |
| 315 * | 315 | 363 | 182 | 2,20 | 11 |
