(I) LUFTLEITUNGEN UND FORMSTÜCKE

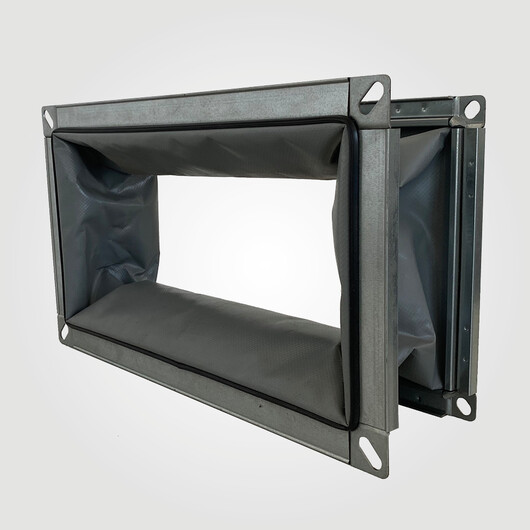

FLEXMANSCHETTE ECKIG | FLMEV - 200-1000 mm
BESCHREIBUNG
Elastische Flexmanschette, einsetzbar als Übergangsstücke an Luftkanälen und Geräten zum Dehnungsausgleich und zur Körperschallentkoppelung.
SPEZIFIKATIONEN
- Für normale Luft
- Mit beidseitigen Profilrahmen, kombinierbar mit 20 oder 30 mm passend zum Anschluss an Standard-Luftkanalprofile
- Dauertemperaturbeständigkeit: 80 °C
- Temperaturbeständigkeit für erhitzte Luft: 100 °C
- Balg: LEICHT ENTFLAMMBAR, Polyestergewebe
- Lufthygienisch einwandfrei mit Prüfzeugnis, nach VDI 6022 für mikrobielle Inertheit geeignet.
- Beidseitig mit PVC ohne Silikonanteil beschichtet, grau, dauerflexibel, schrumpffest, luftdicht, druckbeständig, reiß und verrottungsfest. Stoßstelle kunststoffverschweißt.
| Höhe | Breite | ||||||||
| 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| 200 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 300 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 400 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 500 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 600 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 700 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 800 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 900 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 1000 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 1100 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 1200 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 1300 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 1400 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 1500 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 1600 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 1700 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 1800 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 1900 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| 2000 | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
