(A) LÜFTUNGSROHRE UND FORMTEILE
KREUZSTÜCK 90° MIT KONUS | S-X90KV
AUSFÜHRUNG
- verzinktes Stahlblech
-
mit gebauten Segmenten
-
EPDM Doppellippendichtung
-
Dichtheitsklasse C
-
andere Ausführungen auf Anfrage

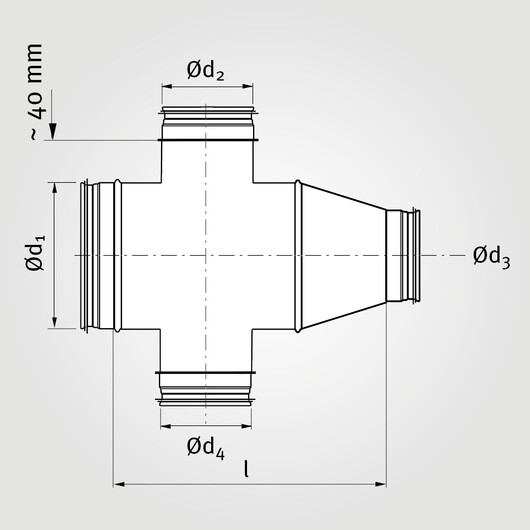

FORMEL FÜR BERECHNUNG DER LÄNGE
Länge= Ø2 + ~ 80 mm + Länge Reduktion S-RCLV
BEI BESTELLUNG:
Ø1 Rohr / Ø2 Abgang / Ø3 Rohr / Ø4 Abgang beachten
Ød1 (mm) |
Ød1 (mm) | |||
100 | ■ | 355 | ■ | |
125 | ■ | 400 | ■ | |
150 | ■ | 450 | ■ | |
160 | ■ | 500 | ■ | |
180 | ■ | 560 | ■ | |
200 | ■ | 600 | ■ | |
224 | ■ | 630 | ■ | |
250 | ■ | 710 | ■ | |
280 | ■ | 800 | ■ | |
300 | ■ | 900 | ■ | |
315 | ■ | 1000 | ■ |
