(A) LÜFTUNGSROHRE UND FORMTEILE

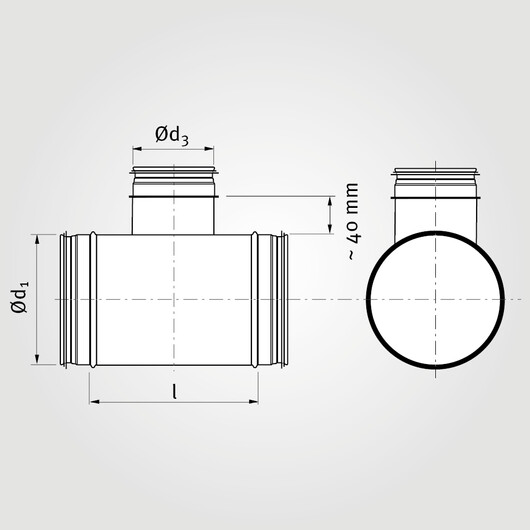

ABZWEIGER 90° GEBAUT | S-A90BV

AUSFÜHRUNG

  • verzinktes Stahlblech

  • gebaute Segmente

  • EPDM Doppellippendichtung

  • Dichtheitsklasse C

  • andere Ausführungen auf Anfrage

FORMEL FÜR BERECHNUNG DER LÄNGE

Länge= Ød3 + ~ 80


BEI BESTELLUNG:

Ød1 Rohr / Ød3 Abgang beachten

Ød1 (mm)
   Ød1 (mm)
80 ■ 355 ■
100 ■ 400 ■
125 ■ 450 ■
150 ■ 500 ■
160 ■ 560 ■
180 ■ 600 ■
200 ■ 630 ■
224 ■ 710 ■
250 ■ 800 ■
280 ■ 900 ■
300 ■ 1000 ■
315 ■
