(A) LÜFTUNGSROHRE UND FORMTEILE
SATTELSTÜCKE GEPRESST | S-SPV
AUSFÜHRUNG
- verzinktes Stahlblech
- gepresstes Segment
- EPDM Doppellippendichtung
- Dichtheitsklasse C

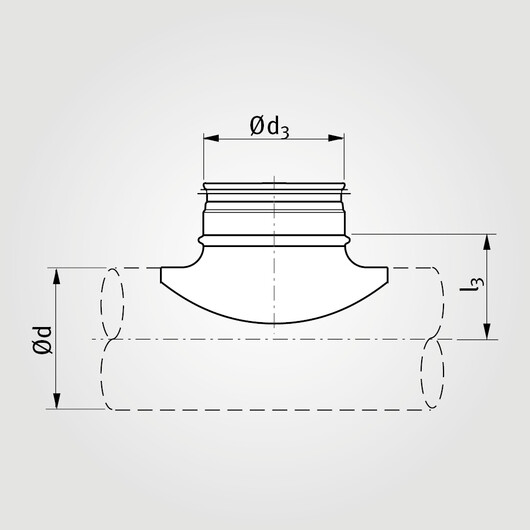

Ød (mm) | Ød3 (mm) | l3 (mm) | Gewicht (KG) | VPE |
80 * | 80 | 52 | 0,13 | 30 |
100 * | 80 | 60 | 0,14 | 60 |
100 * | 100 | 65 | 0,18 | 75 |
125 * | 80 | 75 | 0,13 | 60 |
125 * | 100 | 78 | 0,18 | 80 |
125 * | 125 | 83 | 0,25 | 40 |
150 * | 80 | 87 | 0,10 | 1 |
150 * | 100 | 90 | 0,18 | 1 |
150 * | 125 | 95 | 0,18 | 1 |
150 * | 150 | 95 | 0,25 | 25 |
160 * | 80 | 92 | 0,10 | 70 |
160 * | 100 | 95 | 0,18 | 90 |
160 * | 125 | 100 | 0,18 | 50 |
160 * | 160 | 105 | 0,26 | 20 |
180 * | 80 | 102 | 0,09 | 1 |
180 * | 100 | 105 | 0,19 | 1 |
180 * | 125 | 110 | 0,25 | 1 |
180 * | 150 | 110 | 0,22 | 1 |
180 * | 160 | 115 | 0,27 | 1 |
180 * | 180 | 115 | 0,48 | 42 |
200 * | 80 | 112 | 0,09 | 70 |
200 * | 100 | 115 | 0,19 | 90 |
200 * | 125 | 115 | 0,25 | 52 |
200 * | 150 | 120 | 0,22 | 30 |
200 * | 160 | 125 | 0,27 | 25 |
200 * | 180 | 125 | 0,45 | 40 |
200 * | 200 | 125 | 0,39 | 32 |
224 * | 80 | 124 | 0,12 | 1 |
224 * | 100 | 127 | 0,18 | 90 |
224 * | 124 | 132 | 0,23 | 50 |
224 * | 150 | 132 | 0,21 | 1 |
224 * | 160 | 137 | 0,24 | 25 |
224 * | 180 | 137 | 0,41 | 1 |
224 * | 200 | 137 | 0,47 | 1 |
224 * | 224 | 137 | 0,64 | 24 |
Ød (mm) | Ød3 (mm) | l3 (mm) | Gewicht (Kg) | VPE |
250 * | 80 | 137 | 0,12 | 1 |
250 * | 100 | 140 | 0,18 | 90 |
250 * | 125 | 145 | 0,23 | 1 |
250 * | 150 | 145 | 0,21 | 35 |
250 * | 160 | 150 | 0,24 | 1 |
250 * | 180 | 150 | 0,41 | 34 |
250 * | 200 | 150 | 0,47 | 1 |
250 * | 224 | 150 | 0,63 | 1 |
250 * | 250 | 150 | 0,80 | 1 |
280 * | 80 | 155 | 0,12 | 1 |
280 * | 100 | 155 | 0,12 | 1 |
280 * | 125 | 160 | 0,23 | 1 |
280 * | 150 | 160 | 0,21 | 1 |
280 * | 160 | 165 | 0,24 | 1 |
280 * | 180 | 165 | 0,40 | 1 |
280 * | 200 | 165 | 0,46 | 1 |
280 * | 224 | 165 | 0,58 | 1 |
300 * | 80 | 162 | 0,12 | 1 |
300 * | 100 | 165 | 0,12 | 1 |
300 * | 125 | 170 | 0,23 | 1 |
300 * | 150 | 170 | 0,21 | 1 |
300 * | 160 | 175 | 0,24 | 1 |
300 * | 180 | 175 | 0,40 | 1 |
300 * | 200 | 175 | 0,46 | 1 |
300 * | 224 | 175 | 0,58 | 1 |
300 * | 250 | 175 | 0,71 | 1 |
315 * | 80 | 170 | 0,12 | 1 |
315 * | 100 | 173 | 0,12 | 90 |
315 * | 125 | 178 | 0,23 | 54 |
315 * | 150 | 178 | 0,21 | 35 |
315 * | 160 | 182 | 0,24 | 25 |
315 * | 180 | 182 | 0,40 | 35 |
315 * | 200 | 182 | 0,46 | 32 |
315 * | 224 | 182 | 0,58 | 32 |
315 * | 250 | 182 | 0,71 | 16 |
315 * | 315 | 182 | 1,22 | 42 |
