(J) VERBINDUNGSELEMENTE UND TRANSFERLEITUNGEN

REDUKTION GEBAUT ZENTRISCH MIT SCHELLENBORD 6 MM | SBRCLV

AUSFÜHRUNG

  • verzinktes Stahlblech

  • mit Schellenbord 6 mm passend zu Schnellspannschelle SSS

  • andere Ausführungen auf Anfrage

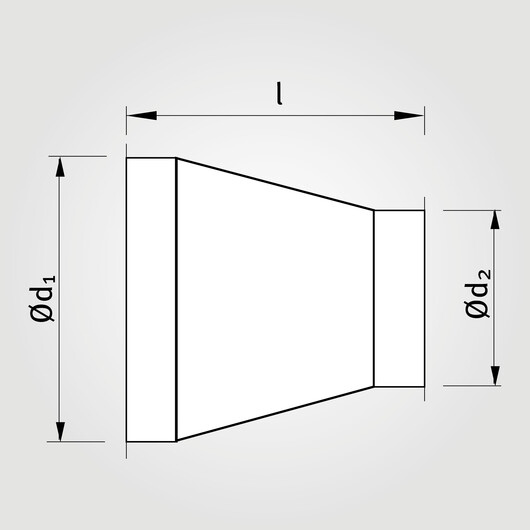

Ød1 (mm) Ød2 (mm) l (mm)
100 80 138
120 80 172
120 100 144
125 80 172
125 100 144
125 120 144
150 80 206
150 100 179
150 120 144
150 125 144
160 80 220
160 100 192
160 120 158
160 125 158
160 150 124
180 80 247
180 100 220
180 120 186
180 125 186
180 150 151
180 160 138
200 80 275
200 100 247
200 120 213
200 125 213
200 150 179
200 160 165
200 180 138
224 100 280
224 125 246
224 150 212
224 160 198
224 180 170
224 200 143
250 100 316
250 120 282
250 125 282
250 150 247
250 160 234
250 180 206
250 200 179
250 224 146
280 120 323
280 125 323
280 150 289
280 160 275
280 180 247
280 200 220
280 224 187
280 250 151
300 125 350
300 150 316
300 160 302
300 180 275
300 200 247


Ød1 (mm) Ød2 (mm) l (mm)
300 224 215
300 250 179
300 280 138
315 120 371
315 125 371
315 150 337
315 160 323
315 180 296
315 200 268
315 224 235
315 250 199
315 280 158
315 300 131
355 120 282
355 125 282
355 150 378
355 160 378
355 180 350
355 200 323
355 224 290
355 250 254
355 280 213
355 300 186
355 315 165
400 150 458
400 160 445
400 180 417
400 200 390
400 224 357
400 250 321
400 280 280
400 300 252
400 315 232
400 355 177
450 160 527
450 180 494
450 200 458
450 224 426
450 250 390
450 280 349
450 300 321
450 315 301
450 355 246
450 400 189
500 160 608
500 180 541
500 200 527
500 224 494
500 250 458
500 280 417
500 300 390
500 315 369
500 355 314
500 400 257
500 450 189
