(A) LÜFTUNGSROHRE UND FORMTEILE
ENDDECKEL FÜR ROHR

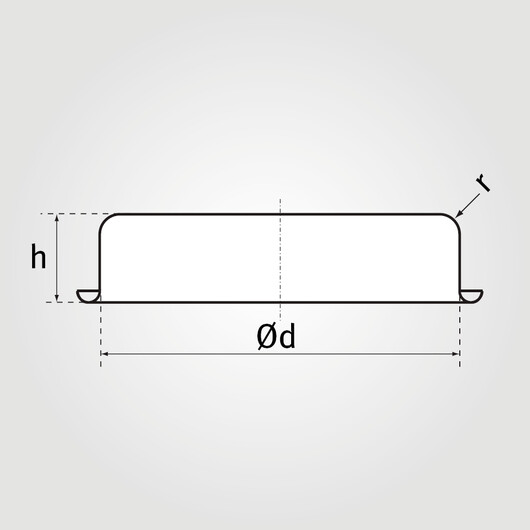

AUSFÜHRUNG EPV
-
verzinktes Stahlblech
-
gepresst

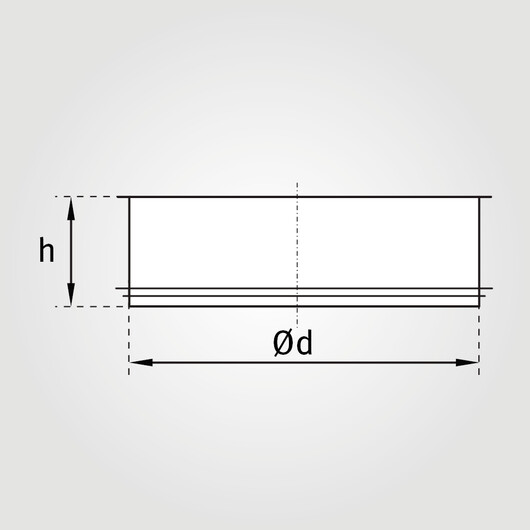

AUSFÜHRUNG S-EPV
-
verzinktes Stahlblech
- gebaute Segmente
- EPDM Doppellippendichtung
- Dichtheitsklasse C
| Ød (mm) | h (mm) | r (mm) | VPE |
| 80 * | 20 | 5 | 150 |
| 100 * | 20 | 5 | 100 |
| 125 * | 20 | 5 | 70 |
| 150 * | 20 | 5 | 50 |
| 160 * | 20 | 5 | 50 |
| 180 * | 20 | 5 | 40 |
| 200 * | 20 | 5 | 30 |
| 224 * | 20 | 5 | 30 |
| 250 * | 20 | 5 | 20 |
| 280 * | 20 | 5 | 20 |
| 300 * | 20 | 5 | 25 |
| 315 * | 20 | 5 | 20 |
| 355 * | 20 | 5 | 15 |
| 400 * | 20 | 5 | 15 |
| 450 * | 20 | 5 | |
| 500 * | 20 | 5 |
| Ød (mm) | h (mm) |
| 560 | 70 |
| 600 | 70 |
| 630 | 70 |
| 710 | 83 |
| 800 | 83 |
| 900 | 83 |
| 1000 | 110 |
