(A) LÜFTUNGSROHRE UND FORMTEILE

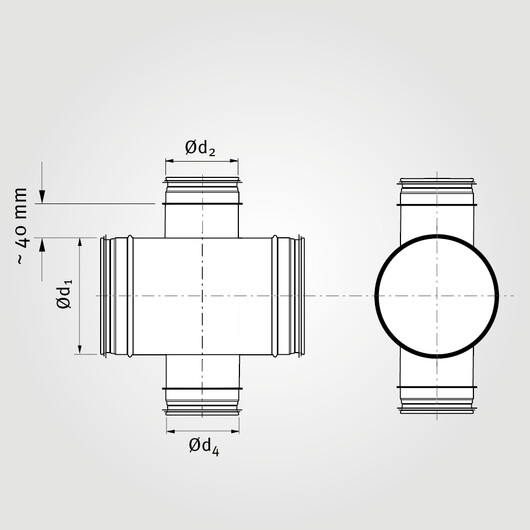

KREUZSTÜCK 90° GEBAUT | S-X90V

AUSFÜHRUNG

verzinktes Stahlblech
mit gebauten Segmenten
EPDM Doppellippendichtung
Dichtheitsklasse C
andere Ausführungen auf Anfrage

FORMEL FÜR BERECHNUNG DER LÄNGE

Länge= Ø2 + ~80 mm

BEI BESTELLUNG:

Ø1 Rohr / Ø2 Abgang / Ø4 Abgang beachten

Ød1 (mm)			Ød1 (mm)
80	■		355	■
100	■		400	■
125	■		450	■
150	■		500	■
160	■		560	■
180	■		600	■
200	■		630	■
224	■		710	■
250	■		800	■
280	■		900	■
300	■		1000	■
315	■
