(A) LÜFTUNGSROHRE UND FORMTEILE

ROHRBOGEN 90° MIT KURZEM RADIUS

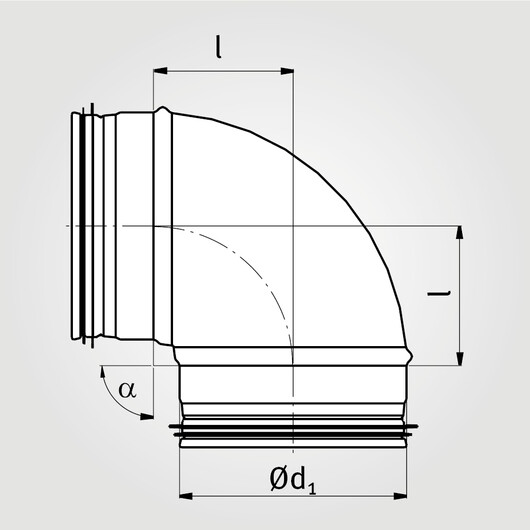

AUSFÜHRUNG S-B90KV

  • verzinktes Stahlblech

  • gepresste Halbschalen

  • EPDM Doppellippendichtung

  • Dichtheitsklasse C

Ød1 (mm) l (mm) Gewicht (KG) VPE
   80 * 80 0,14 35
   100 * 62 0,22 50
   125 * 79 0,31 30
   160 * 94 0,64 15

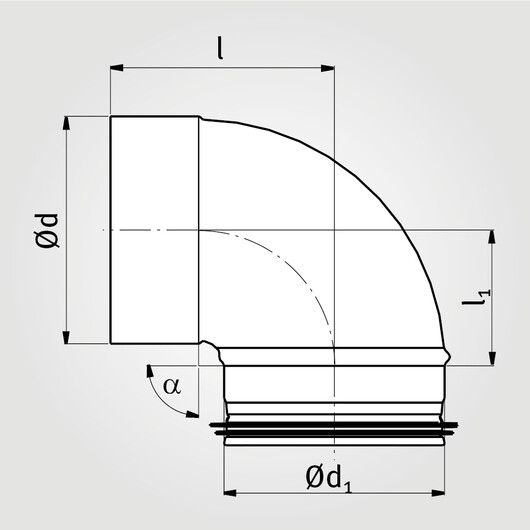

AUSFÜHRUNG S-B90KMV

  • verzinktes Stahlblech

  • gepresste Halbschalen

  • EPDM Doppellippendichtung

  • Dichtheitsklasse C

Ød1 (mm) Ød (mm) l  (mm)
 l1 (mm)
  Gewicht (KG)

VPE
   80 * 80 123 80 0,13 35
   100 * 100 105 62 0,21 50
   125 * 125 120 79 0,31 25
   160 * 160 136 94 0,63 15
