(F) SCHALLDÄMPFER

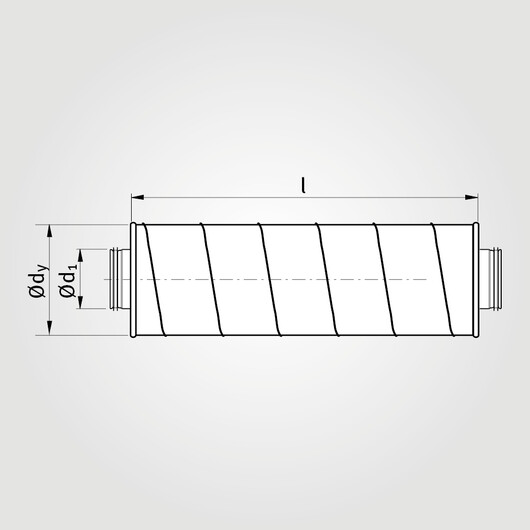

ROHRSCHALLDÄMPFER VERZINKT | SDW100V
AUSFÜHRUNG
-
verzinktes Stahlblech
- Absobationsmaterial und Rieselschutz
- EPDM Doppellippendichtung
- Dichtheitsklasse C
- Außenrohr Wickelfalz
- *Außenrohr Längsgefalzt
- andere Ausführungen auf Anfrage
| Isolierung 50mm | Dämpfung in DB für die Mittelfrequenz | |||||||||
| d1 (mm) | Länge (mm) | 63 | 125 | 250 | 500 | 1 K | 2 K | 4 K | 8 K | Gewicht (KG) |
| 80 | 600 | |||||||||
| 80 | 900 | |||||||||
| 80 | 1500 | |||||||||
| 100 | 600 | |||||||||
| 100 | 900 | |||||||||
| 100 | 1500 | |||||||||
| 125 | 600 | |||||||||
| 125 | 900 | |||||||||
| 125 | 1500 | |||||||||
| 150 | 600 | |||||||||
| 150 | 900 | |||||||||
| 150 | 1500 | |||||||||
| 160 | 600 | |||||||||
| 160 | 900 | |||||||||
| 160 | 1500 | |||||||||
| 180 | 600 | |||||||||
| 180 | 900 | |||||||||
| 180 | 1500 | |||||||||
| 200 | 600 | |||||||||
| 200 | 900 | |||||||||
| 200 | 1500 | |||||||||
| d1 (mm) | Länge (mm) | 63 | 125 | 250 | 500 | 1 K | 2 K | 4 K | 8 K | Gewicht (KG) |
| 224 | 600 | |||||||||
| 224 | 900 | |||||||||
| 224 | 1500 | |||||||||
| 250 | 600 | |||||||||
| 250 | 900 | |||||||||
| 250 | 1500 | |||||||||
| 280 | 600 | |||||||||
| 280 | 900 | |||||||||
| 280 | 1500 | |||||||||
| 300 | 600 | |||||||||
| 300 | 900 | |||||||||
| 300 | 1500 | |||||||||
| 315 | 600 | 2 | 5 | 9 | 14 | 12 | 6 | 4 | 5 | 12,00 |
| 315 | 900 | 3 | 6 | 13 | 20 | 19 | 10 | 6 | 7 | 18,00 |
| 315 | 1500 | |||||||||
| 355 | 600 | |||||||||
| 355 | 900 | |||||||||
| 355 | 1500 | |||||||||
| d1 (mm) | Länge (mm) | 63 | 125 | 250 | 500 | 1 K | 2 K | 4 K | 8 K | Gewicht (KG) |
| 400 | 600 | 4 | 5 | 8 | 10 | 7 | 4 | 4 | 6 | 16,00 |
| 400 | 900 | 4 | 5 | 10 | 17 | 13 | 6 | 6 | 8 | 22,00 |
| 400 | 1500 | |||||||||
| 450 | 600 | |||||||||
| 450 | 900 | |||||||||
| 450 | 1500 | |||||||||
| 500 | 900 | 4 | 4 | 10 | 14 | 8 | 4 | 6 | 6 | 26,00 |
| 500 | 1500 | |||||||||
| 560 | 900 | |||||||||
| 560 | 1500 | |||||||||
| 630 | 900 | 2 | 3 | 7 | 12 | 5 | 4 | 4 | 5 | 44,00 |
| 630 | 1500 | |||||||||
| 710 | 900 | |||||||||
| 710 | 1500 | |||||||||
| 800 | 900 | 2 | 3 | 8 | 11 | 5 | 4 | 5 | 6 | 69,00 |
| 800 | 1500 | |||||||||
| 900 | 900 | |||||||||
| 900 | 1500 | |||||||||
| 1000 | 900 | |||||||||
| 1000 | 1500 | |||||||||
