(D) REGULIERKOMPONENTEN

VOLUMENSTROMREGLER KONSTANT RUND | VRK

BESCHREIBUNG

  • Technische Daten Bestellnummer anklicken.

NOTUS-R ist ein Konstantvolumenstromregler mit mechanischem Antrieb (keine Stromversorgung oder Stellbewegung nötig). Er wird zur unabhängigen Konstantvolumenstromregelung des Kanalluftdrucks im Bereich von 50 bis 1000 Pa eingesetzt.


Der Wert für den Konstantvolumenstrom wird über ein Stellrad entsprechend der jeweiligen Gerätespezifikation eingestellt. Dies erfolgt manuell bei Typ M0 oder über einen elektrischen Stallantrieb bei Typ M1. Die Position des Stellantriebs kann über 0 V... 10 V DC stufenlos geregelt werden.


Das Verhältnis zwischen Mindest- und Maximalvolumenstrom entspricht ca. 1:3.

Die Regelabweichung vom Sollwert beträgt ± 10 % über den gesamten Regelbereich. Das Stellrad hat eine Ungenauigkeit von ± 4 %. Passend für runde Standardanschlüsse und runde Kanäle mit 80 bis 400 mm Durchmesser.

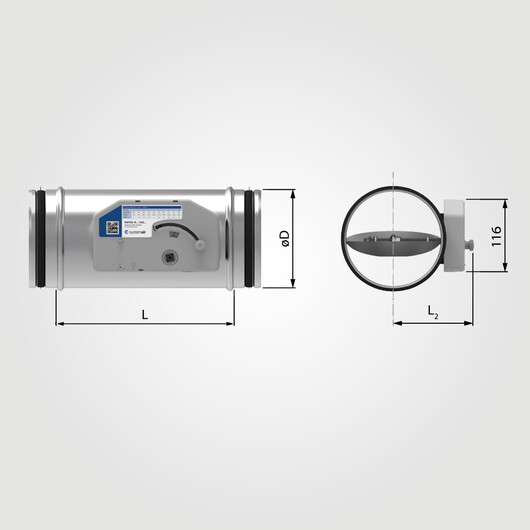

DN

Einstellbereich

l1 l2
 (mm) (m³/h) (mm) (mm)
   80 * 56-156

260

83
   100 * 79-264 260 93
   125 * 135-387 270 106
   160 * 227-662 290 123
   180 * 276-820 300 133
   200 * 335-954 310 143
   250 * 517-1664 335 165
315 769-2423 395 201
400 1372-3947 440 243
